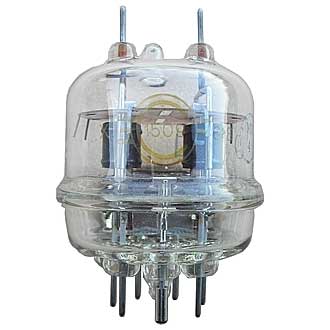

ГУ-32
350.00₽
Двойной лучевой тетрод для работы в качестве генератора и усилителя высокочастотных колебаний в метровом диапазоне волн.
Оформление — стеклянное, бесцокольное (РШ3).
Охлаждение — естественное.
Масса 100 г.
ГУ-32, ГУ-32В
| Двойной лучевой тетрод для работы в качестве генератора и усилителя высокочастотных колебаний в метровом диапазоне волн. Оформление — стеклянное, бесцокольное (РШ3). Охлаждение — естественное. |
Масса 100 г.
|
Основные параметры | |
| Ток накала при параллельном включении подогревателей | 1,6 ± 0,16 А |
| Ток накала при последовательном включении подогревателей | 0,8 ± 0,08 А |
| Ток анода одного тетрода | 30 ± 12 (31,5 ± 13,5 для ГУ-32) мА |
| Ток 2-й сетки для одного тетрода | £ 5,5 мА |
| Ток 1-й сетки обратный | £ 2 мкА |
| Колебательная мощность (при Iс2=11 мА, I’a + I»a=90 мА, на частоте 100 — 200 МГц) | ³ 14 Вт |
| Снижение колебательной мощности (при Uн=11,3 В) | £ 20 % |
| Междуэлектродные емкости, пФ: | |
| входная | 7,8 ± 1,6 |
| выходная | 3,8 ± 1,2 |
| проходная | £ 0,5 |
| Долговечность средняя | ³ 1000 (500 для ГУ-32) ч |
| Колебательная мощность (при Iс2=11 мА, I’a + I»a=90 мА, на частоте 90 МГц) | ³ 14 Вт |
| Критерии долговечности: | |
| колебательная мощность | ³ 11 Вт |
| снижение колебательной мощности (при Uн=11,3 В) | 20 % |
Предельные эксплуатационные данные | |
| Напряжение накала при последовательном включении подогревателей | 11,3 — 13,9 В |
| Напряжение накала при параллельном включении подогревателей | 5,65 — 6,95 В |
| Напряжение анода | 500 В |
| Напряжение 2-й сетки | 250 В |
| Напряжение между катодом и подогревателем | 100 В |
| Ток катода | 100 мА |
| Мощность, рассеиваемая анодами | 15 Вт |
| Мощность, рассеиваемая 2-й сеткой | 5 Вт |
| Температура баллона | 115 С |
| Интервал рабочих температур окружающей среды | от -60 до +70 С |
| Производитель |
|---|
