ГМИ-83В

2,800.00₽

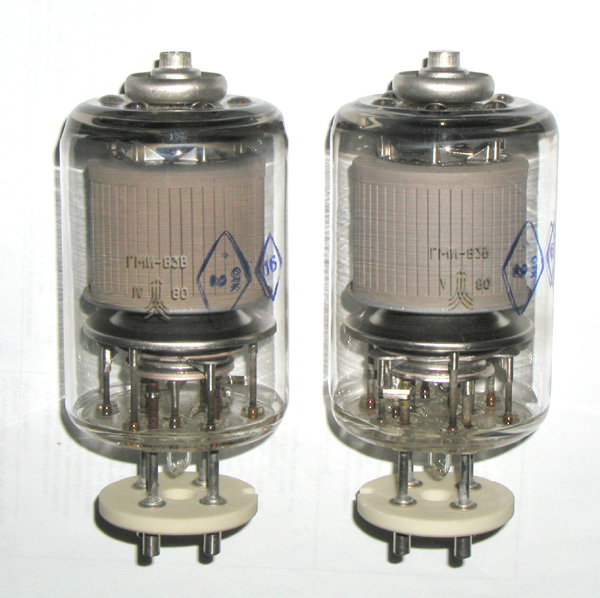

Импульсный модуляторный тетрод для усиления высокочастотных колебаний в импульсных модуляторах.
Оформление — стеклянное, с цоколем.
Охлаждение — естественное или воздушное принудительное.

Масса ГМИ-83 220 г, ГМИ-83В 300 г.

Артикул: gmi83v Категория:

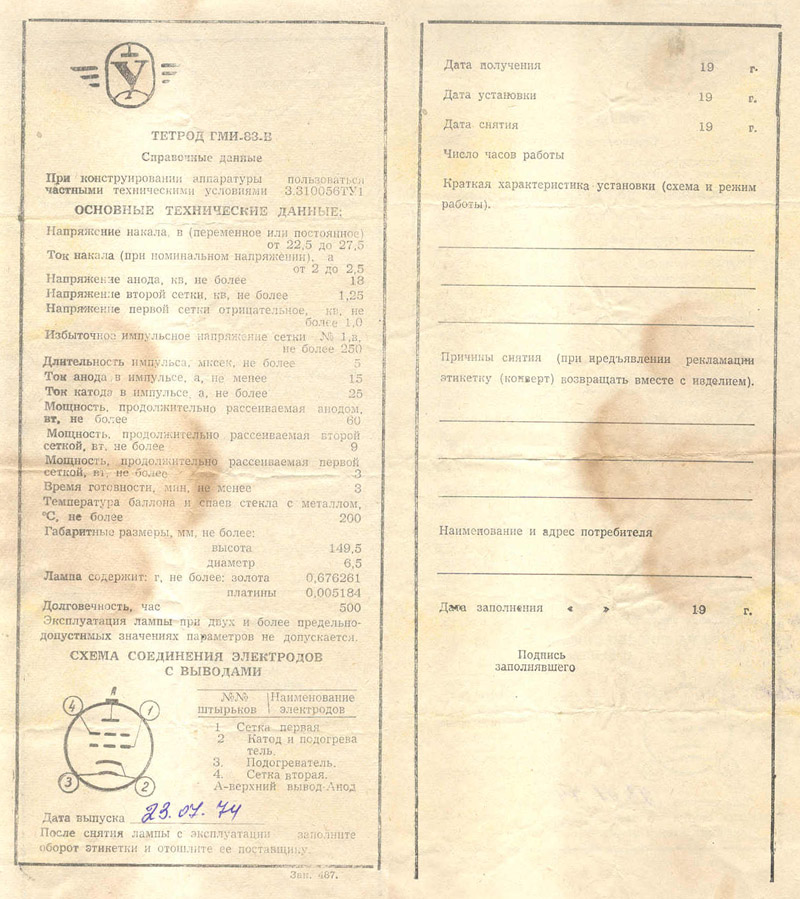

Скачать тех. документацию в формате PDF GMI83V.pdf

ГМИ-83, ГМИ-83В

      Импульсный модуляторный тетрод для усиления высокочастотных колебаний в импульсных модуляторах.
Оформление — стеклянное, с цоколем.
Охлаждение — естественное или воздушное принудительное.Масса ГМИ-83 220 г, ГМИ-83В 300 г.



Основные параметры
при Uн=25 В, Uа=20 кВ, Uс2= 1,25 кВ, Uс1= -800 В
Uс1 имп= 250 В, t=1 мкс

Ток накала2,0 ± 0,35
(2,25 ± 0,25 для ГМИ-83В) А
Ток анода в импульсе³ 15 А
Ток анода в импульсе (при Uн=22 В)³ 12 А
Ток анода в начале характеристики (при Uн=27 В, Uа=1,2 кВ, Uс2=1 кВ, Uс1= -500 В)£ 0,7 мА
Ток 2-й сетки в импульсе£ 5 А
Ток 2-й сетки (при Uа=1,2 кВ, Uн=27 В, Uс2= 1 кВ, Iа=50 мА)£ 8 мА
Ток 1-й сетки в импульсе£ 4 А
Ток 1-й сетки£ 0,5 мА
Ток 1-й сетки обратный (при Uа=1,2 кВ, Uн=27 В, Uс2=1 кВ, Iа=50 мА)20 ± 20 мкА
Сопротивление анодной нагрузки1100 Ом
Междуэлектродные емкости, пФ:
     входная37,5 ± 12,5
(42,5 ± 12,5 для ГМИ-83В)
     выходная7,5 ± 2,5
     проходная£ 5 (1 для ГМИ-83В)
Долговечность³ 150 (300 для ГМИ-83В) ч
Критерии долговечности:
     ток анода в импульсе³ 13 А
     ток 1-й сетки обратный£ 150 мкА

Предельные эксплуатационные данные

Напряжение накала22,5 — 27,5 В
Напряжение анода20 (18 для ГМИ-83В) кВ
Напряжение 2-й сетки1,25 кВ
Напряжение 1-й сетки отрицательное1000 В
Напряжение 1-й сетки в импульсе300 (250 для ГМИ-83В) В
Ток анода в импульсе15 (25 для ГМИ-83В) А
Мощность, рассеиваемая анодом65 (60 для ГМИ-83В) Вт
Мощность, рассеиваемая 2-й сеткой8 (9 для ГМИ-83В) Вт
Мощность, рассеиваемая 1-й сеткой3 Вт
Длительность импульса2,5 мкс
Температура баллона наибольшая200 С
Интервал рабочих температур окружающей средыот -60 до +70 С
