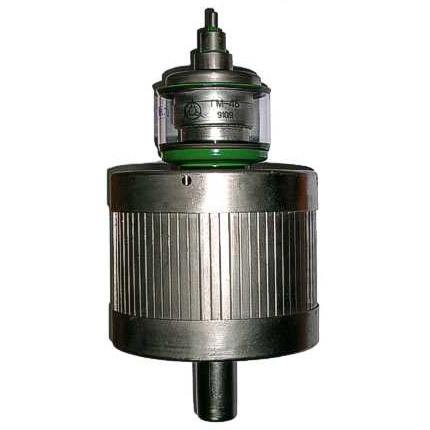

ГМ-4Б
106,000.00₽
Мощный регулирующий тетрод для работы в мощных высоковольтных электронных стабилизаторах напряжения в качестве регулирующей лампы.
Оформление — металлостеклянное. Рабочее положение — вертикальное.
Охлаждение анода — принудительное, воздушное, не менее 900 м3/ч.
Масса 6 кг.

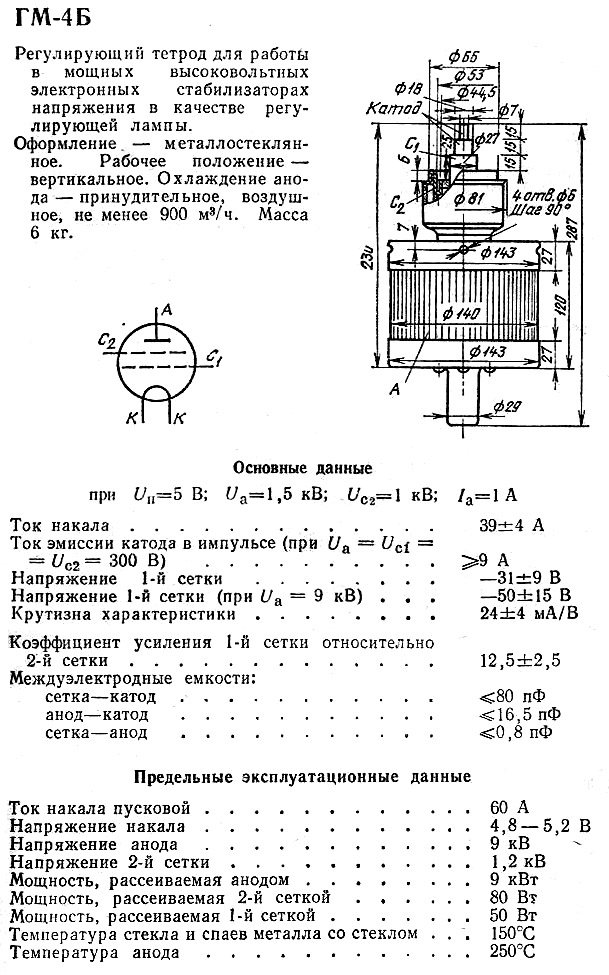

Скачать тех. документацию в формате PDF GM4B.pdf
ГМ-4Б
| Мощный регулирующий тетрод для работы в мощных высоковольтных электронных стабилизаторах напряжения в качестве регулирующей лампы. Оформление — металлостеклянное. Рабочее положение — вертикальное. Охлаждение анода — принудительное, воздушное, не менее 900 м3/ч.Масса 6 кг. |
|
|
Основные параметры | |
| Ток накала | 39 ± 4 А |
| Ток эмиссии катода в импульсе (при Ua=Uc1=Uс2=300 В) | ³ 9 A |
| Крутизна характеристики | 24 ± 4 мА/В |
| Коэффициент усиления 1-й сетки относительно 2-й сетки | 12,5 ± 2,5 |
| Напряжение 1-й сетки отрицательное | 31 ± 9 В |
| Напряжение 1-й сетки отрицательное (при Ua=9кВ) | 50 ± 15 А |
| Междуэлектродные емкости, пФ: | |
| сетка — катод | £ 80 |
| анод — катод | £ 16,5 |
| сетка — анод | £ 0,8 |
Предельные эксплуатационные данные | |
| Напряжение накала | 4,8 — 5,2 В |
| Напряжение анода | 9 кВ |
| Напряжение 2-й сетки | 1,2 кВ |
| Ток накала пусковой | 60 А |
| Мощность, рассеиваемая анодом | 9 кВт |
| Мощность, рассеиваемая 2-й сеткой | 80 Вт |
| Мощность, рассеиваемая 1-й сеткой | 50 Вт |
| Температура стекла и спаев металла со стеклом | 150 С |
| Температура анода | 250 С |
| Интервал рабочих температур окружающей среды | от -60 до +85 С |
