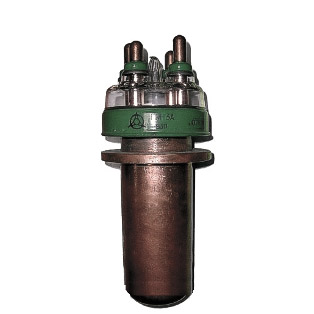

ГМ-3А

Name: ГМ-3А
SKU: gm3а
Price: 38000.00 RUB
Availability: InStock

38,000.00₽

Мощный модуляторный триод для усиления колебаний низкой частоты в схемах с катодной связью.
Оформление — металлостеклянное. Рабочее положение — вертикальное.
Охлаждение анода — принудительное:
ГМ-3А водяное не менее 1,5 л/мин;
ГМ-3Б воздушное (при температуре выходящего воздуха не более 25 С) 800 м³/ч;
ГМ-3П испарительное, ножки — воздушное — 50 м³/ч.Масса ГМ-3А 2 кг; ГМ-3Б 4 кг, ГМ-3П 8 кг.

Артикул: gm3а Категория: ГМ, ГМИ

Описание

ГМ-3А, ГМ-3Б, ГМ-3П

Основные параметры при Uн=6,3В, Uа= 2 кВ, Ia=2 А
Ток накала	150 ± 10А
Ток анода (при Uа=1,5кВ, Uс=0)	3 ± 0,6А
Ток анода в импульсе(при Uа=3кВ, Uс=0)	8 ± 2А
Ток эмиссии в импульсе (при Ua=Uc=1кВ)	³ 25A
Ток сетки обратный (при Ра=7,5кВт Uа=6кВ)	£ 0,3мА
Крутизна характеристики	22 ± 5 мА/В
Коэффициент усиления	9 ± 2
Напряжение отсечки тока анода (при Ua=4,5кВ,Ia=0,5A)	£ 600 В
Междуэлектродные емкости, пФ	ГМ-3А,Б	ГМ-3П
сетка — катод	£ 30	£ 40
анод — катод	£ 4	£ 6
сетка — анод	£ 30	£ 40
Долговечность	³ 2000 ч

Предельные эксплуатационные данные
Напряжение накала	6,0-6,6 В
Напряжение анода	6 кВ
Напряжение сетки ГМ-3П отрицательное	1,5 В
Ток накала пусковой	225 А
Мощность, рассеиваемая анодом ГМ-3А и ГМ-3Б	7,5 кВт
Мощность, рассеиваемая анодом ГМ-3П	10 кВт
Мощность, рассеиваемая сеткой	300 Вт
Температура анода	180 С
Температура стекла и спаев металла со стеклом	150 С
Интервал рабочих температур окружающей среды ГМ-3А, С	от 5 до 70
Интервал рабочих температур окружающей среды ГМ-3Б, С	-60 до +70
