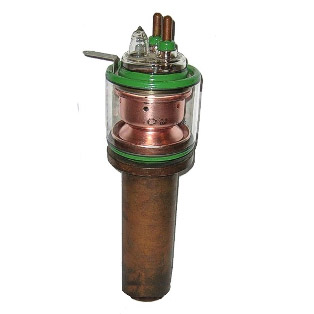

ГМ-1П

120,000.00₽

Мощный модуляторный триод для усиления колебаний низкой частоты в схемах с катодной связью без токов в цепи управляющей сетки.
Оформление — металлостеклянное. Рабочее положение — вертикальное, стеклянным баллоном вверх.
Охлаждение — принудительное:
ГМ-1А: анода — водяное не менее 60 л/мин; ножки — воздушное 40 м3/ч;
ГМ-1П: анода — испарительное; ножки — воздушное 40 м3/ч.

Масса ГМ-1А 5 кг; ГМ-1П 14 кг.

Артикул: gm1p Категория:

Скачать тех. документацию в формате PDF GM1P.pdf

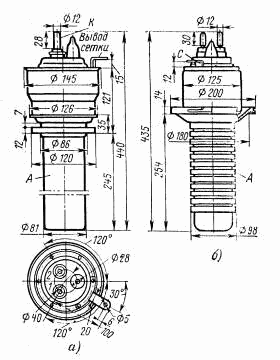

ГМ-1А, ГМ-1П

     Мощный модуляторный триод для усиления колебаний низкой частоты в схемах с катодной связью без токов в цепи управляющей сетки.
Оформление — металлостеклянное. Рабочее положение — вертикальное, стеклянным баллоном вверх.
Охлаждение — принудительное:
ГМ-1А: анода — водяное не менее 60 л/мин; ножки — воздушное 40 м3/ч;
ГМ-1П: анода — испарительное; ножки — воздушное 40 м3/ч.Масса ГМ-1А 5 кг; ГМ-1П 14 кг.

Основные параметры
при Uн=10,5 В, Uа=3 кВ, Ia=6А

Ток накала

195 ±15 А

Ток сетки обратный
(при Uа=6кВ, Iа=5 А)		£ 2 мА
Ток анода (при Uа=4кВ, Uс=0)26 ± 4 А
Ток анода
(при Uа=2,5 кВ, Uс=0)		³ 10 А
Ток эмиссии катода в импульсе (при Ua=Uc=2,5кВ)³ 80 A
Напряжение сетки отрицательное (при Ua=6кВ, Ia=1A)£1,6 кВ
Крутизна характеристики27 ± 5 мА/В
Коэффициент усиления4,2 ± 0,8
Междуэлектродные емкости, пФ:
    — входная£ 50
    — выходная£ 6,5
    — проходная£ 80
Долговечность:
ГМ-1А³ 3000 ч
ГМ-1П³ 1000 ч



Предельные эксплуатационные данные

Напряжение накала10,2-10,8 В
Напряжение анода6 кВ
Напряжение сетки отрицательное2000 В
Ток накала пусковой285 А
Мощность, рассеиваемая анодом ГМ-1А30 кВт
Мощность, рассеиваемая анодом ГМ-1П35 кВт
Температура баллона, ножки и мест спая металла со стеклом150 С
Интервал рабочих температур окружающей среды, Сот +5 до +60
