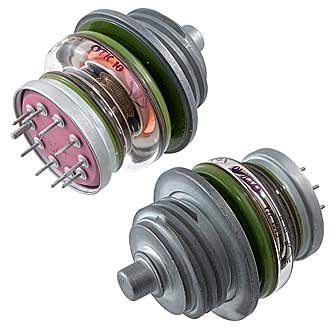

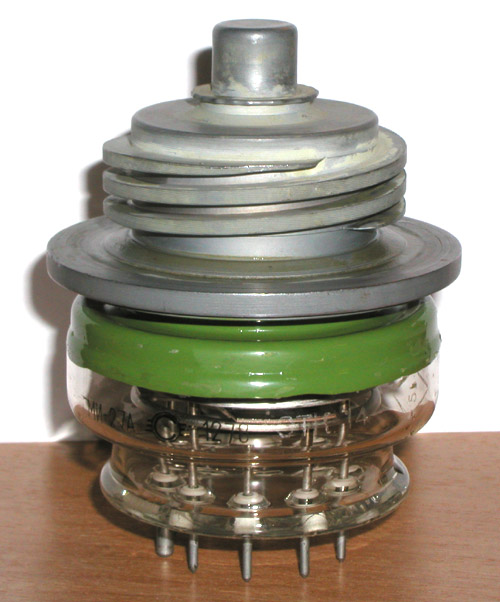

ГМИ-27А
8,200.00₽
Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — металлостеклянное.
Охлаждение — принудительное:
ГМИ-27А: анода — водяное не менее 0,5 л/мин, баллона и ножки — воздушное не менее 20 м3/ч;
ГМИ-27Б: анода — воздушное 80 м3/ч.
Масса ГМИ-27А 900 г, ГИ-27Б 750 г.

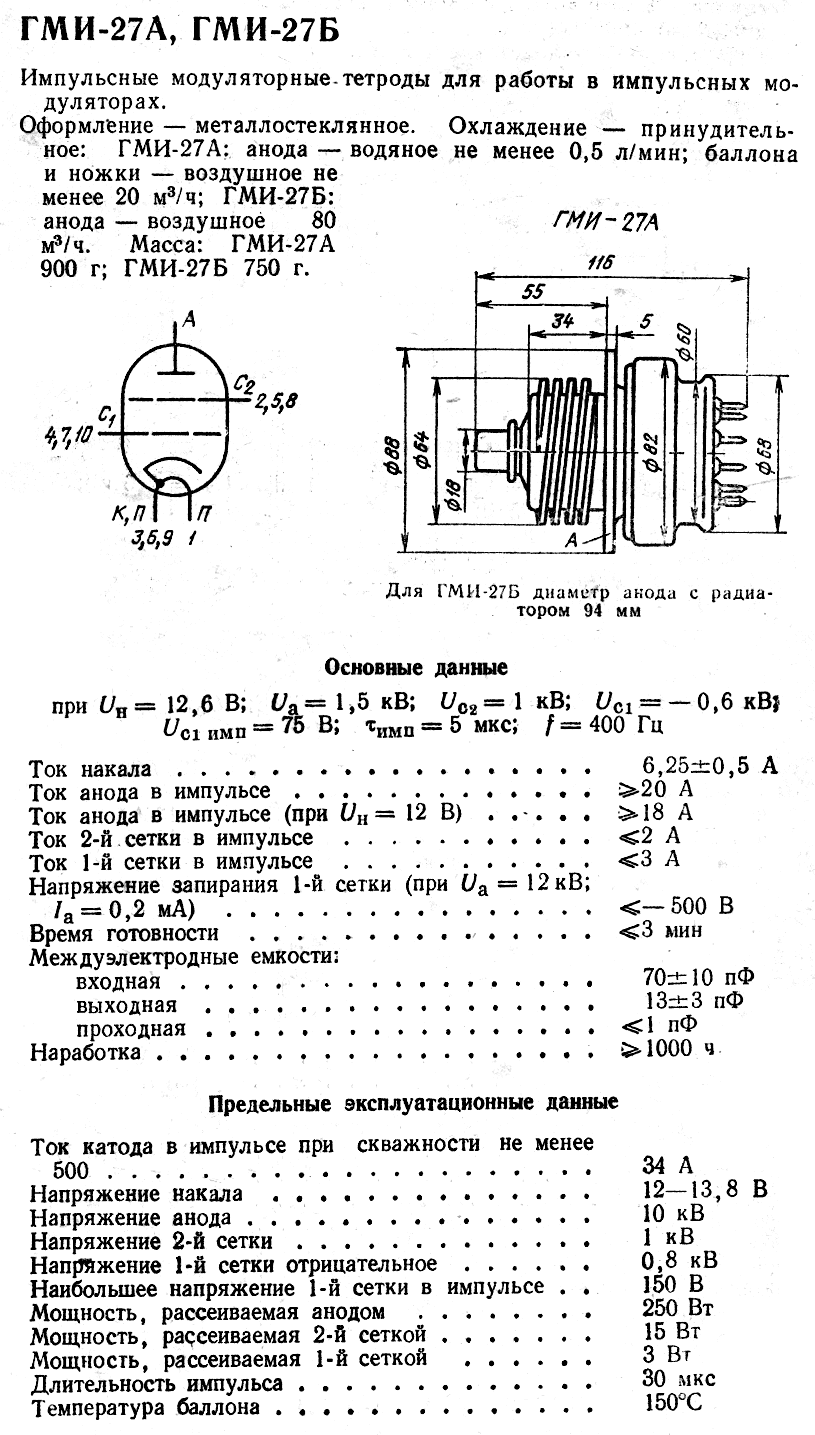

ГМИ-27А, ГМИ-27Б
 | Импульсный модуляторный тетрод для работы в импульсных модуляторах. Оформление — металлостеклянное. Охлаждение — принудительное: ГМИ-27А: анода — водяное не менее 0,5 л/мин, баллона и ножки — воздушное не менее 20 м3/ч; ГМИ-27Б: анода — воздушное 80 м3/ч.Масса ГМИ-27А 900 г, ГИ-27Б 750 г. |
|
Основные параметры | |
| Ток накала | 6,25 ± 0,5 А |
| Ток анода в импульсе | ³ 20 А |
| Ток анода в импульсе (при Uн=12 В) | ³ 18 А |
| Ток 2-й сетки в импульсе | £ 2 А |
| Ток 1-й сетки в импульсе | £ 3 А |
| Напряжение запирания 1-й сетки отрицательное (при Uа=12 кВ, Iа=0,2 мА) | £ 500 В |
| Время готовности | £ 3 мин |
| Междуэлектродные емкости, пФ: | |
| входная | 70 ± 10 |
| выходная | 13 ± 3 |
| проходная | £ 1 |
| Долговечность | ³ 1000 ч |
| Критерии долговечности: | |
| ток анода в импульсе | ³ 16 А |
| ток анода в импульсе при Uн=12 В | ³ 13 А |
Предельные эксплуатационные данные | |
| Напряжение накала | 12 — 13,8 В |
| Напряжение анода | 10 кВ |
| Напряжение 2-й сетки | 1 кВ |
| Напряжение 1-й сетки отрицательное | 0,8 кВ |
| Наибольшее напряжение 1-й сетки в импульсе | 150 В |
| Мощность, рассеиваемая анодом | 250 Вт |
| Мощность, рассеиваемая 2-й сеткой | 15 Вт |
| Мощность, рассеиваемая 1-й сеткой | 3 Вт |
| Ток катода в импульсе при скважности не менее 500 | 34 А |
| Длительность импульса | 30 мкс |
| Температура баллона | 150 С |
| Устойчивость к внешним воздействиям окружающей среды: | |
| интервал рабочих температур | от -60 до +85 С |
| линейные нагрузки с ускорением | до 25 g |
| виброустойчивость в диапазоне частот 5 — 1000 Гц с ускорением | до 7,5 g |
| ударные нагрузки многократные с ускорением | до 35 g |
| ударные нагрузки одиночные с ускорением | до 150 g |
