ГК-9А, ГК-9Б, ГК-9П

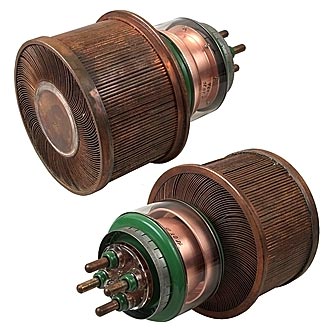

| Мощный генераторный триод для усиления высокочастотных колебаний в радиотехнических устройствах. Оформление — металлостеклянное. Рабочее положение — вертикальное, анодом вниз. Охлаждение — принудительное: ГК-9А: анода — водяное не менее 30 л/мин; ножки — воздушное не менее 30 м3/ч; ГК-9Б: анода — воздушное не менее 1300 м3/ч, ножки — воздушное не менее 30 м3/ч; ГК-9П: анода испарительное, ножки — воздушное 150 м3/ч.Масса ГК-9А 5 кг, ГК-9Б 12 кг, ГК-9П 13 кг. |
ГК-9А, ГК-9Б, ГК-9П
| Мощный генераторный триод для усиления высокочастотных колебаний в радиотехнических устройствах. Оформление — металлостеклянное. Рабочее положение — вертикальное, анодом вниз. Охлаждение — принудительное: ГК-9А: анода — водяное не менее 30 л/мин; ножки — воздушное не менее 30 м3/ч; ГК-9Б: анода — воздушное не менее 1300 м3/ч, ножки — воздушное не менее 30 м3/ч; ГК-9П: анода испарительное, ножки — воздушное 150 м3/ч.Масса ГК-9А 5 кг, ГК-9Б 12 кг, ГК-9П 13 кг. |
Основные параметры | |
| Ток накала | 135 ± 15 А |
| Устойчивость тока анода в течение 10 мин (при Uа=1 кВ) | £ 0,3 А |
| Ток сетки обратный (при Uа=8 кВ и Uс=200 В) | £ 440 мкА |
| Ток сетки обратный (при Uа=0,8 кВ и Uс=200 В) | £ 340 мкА |
| Ионный ток сетки | £ 100 мкА |
| Ток эмиссии в импульсе (при Uн=7,9 В и Uа=1 кВ) | ³ 40 А |
| Ток утечки между сеткой и катодом (при Uск=200 В) | £ 300 мкА |
| Крутизна характеристики | 50 ± 8 мА/В |
| Коэффициент усиления (при Uа=4,8 кВ и Iа=2,5 А) | 28 ± 4 |
| Напряжение сетки запирающее отрицательное | £ 420 В |
| Колебательная мощность (на частоте 2 МГц) | ³ 30 кВт |
| Междуэлектродные емкости, пФ: | |
| сетка — катод | £ 80 |
| анод — катод | £ 2 |
| сетка — анод | £ 50 |
| Долговечность ГК-9А, ГК-9Б | ³ 2000 ч |
| Долговечность ГК-9П | ³ 1000 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 7,9 — 8,7 В |
| Напряжение анода | 12 кВ |
| Напряжение смещения ГК-9П | 1 кВ |
| Ток накала пусковой | 250 А |
| Мощность, рассеиваемая анодом | 18 кВт |
| Мощность, рассеиваемая анодом ГК-9П | 25 кВт |
| Мощность, рассеиваемая сеткой | 500 Вт |
| Рабочая частота при отдаваемой колебательной мощности не менее 30 кВт | 2 МГц |
| Температура баллона, ножки и спаев металла со стеклом | 150 С |
| Интервал рабочих температур окружающей среды ГК-9А | от +5 до +70 С |
| Интервал рабочих температур окружающей среды ГК-9Б | от -60 до +70 С |
