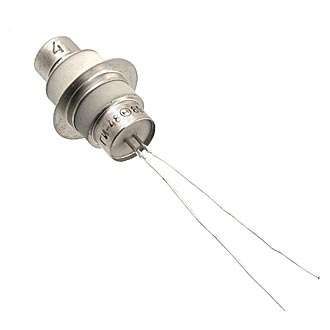

ГИ-48 без резьбы
5,500.00₽

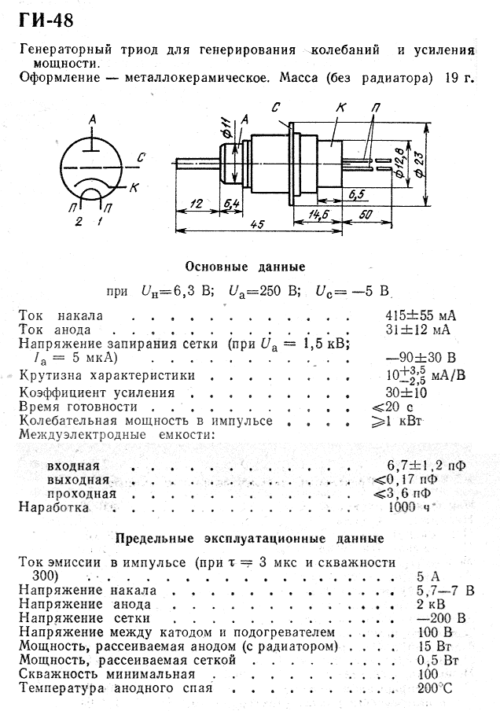

Генераторный триод для генерирования колебаний и усиления мощности.
Оформление — металлокерамическое, с дисковыми выводами электродов и гибкими выводами подогревателя.
Масса (без радиатора) 19 г.
Генераторный триод для генерирования колебаний и усиления мощности.
Оформление — металлокерамическое, с дисковыми выводами электродов и гибкими выводами подогревателя.
Масса (без радиатора) 19 г.
Основные параметры | |
| Ток накала | 415 ± 55 мА |
| Ток анода | 31 ± 12 мА |
| Напряжение запирания отрицательное (при Uа=1,5 кВ, Iа=5 мкА) | 90 ± 30 В |
| Крутизна характеристики | 10 (+3,5; -2,5) мА/В |
| Коэффициент усиления | 30 ± 10 |
| Время готовности | £ 20 с |
| Колебательная мощность в импульсе | ³ 1 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | 6,7 ± 1,2 |
| выходная | £ 0,17 |
| проходная | £ 3,6 |
| Долговечность | ³ 1000 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 5,7 — 7 В |
| Напряжение анода | 2 кВ |
| Напряжение сетки отрицательное | 200 В |
| Напряжение между катодом и подогревателем | 100 В |
| Мощность, рассеиваемая анодом (с радиатором) | 15 Вт |
| Мощность, рассеиваемая сеткой | 0,5 Вт |
| Ток эмиссии катода в импульсе (при t=3 мкс и скважности 300) | 5 А |
| Скважность (минимальная) | 100 |
| Температура анодного спая | 200 С |
| Устойчивость к внешним воздействиям окружающей среды: | |
| интервал рабочих температур | от -60 до +125 С |
| линейные нагрузки с ускорением | до 150 g |
| виброустойчивость в диапазоне частот с ускорением | до 10 g |
| ударные нагрузки многократные с ускорением | до 150 g |
| ударные нагрузки одиночные с ускорением | до 500 g |
| Производитель |
|---|
