ГИ-41-1
3,600.00₽
ГИ-41-1
Импульсный генераторный триод ГИ-41-1 для генерирования и усиления колебаний в диапазоне 400 — 300 МГц в импульсных режимах с малой скважностью в схемах с общей сеткой.

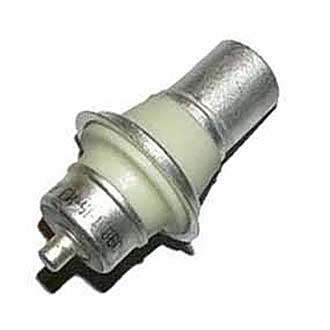

Генераторная лампа ГИ-41-1.
Импульсный генераторный триод ГИ-41-1 для генерирования и усиления колебаний в диапазоне 400 — 300 МГц в импульсных режимах с малой скважностью в схемах с общей сеткой.

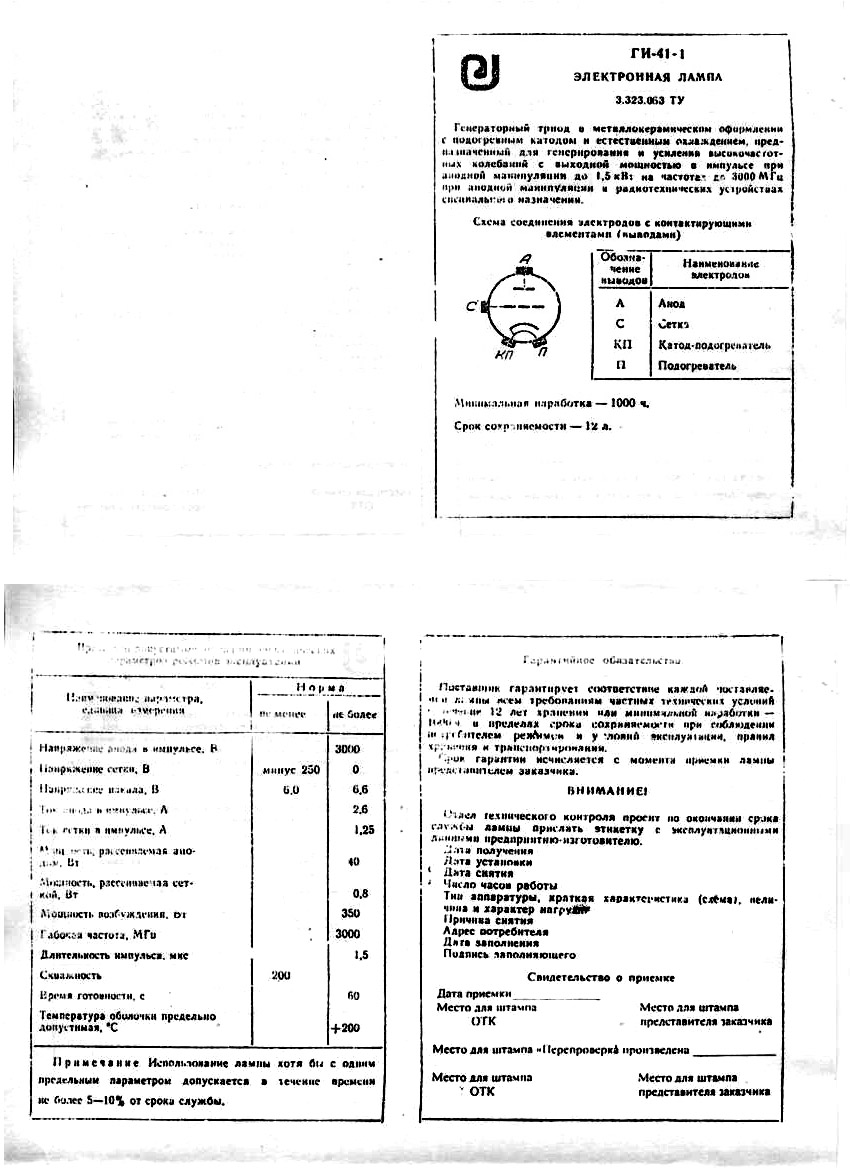

Подробное описание и технические характеристики

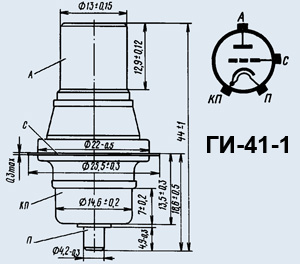

Генераторная лампа ГИ-41-1
Оформление — титанокерамическое.
Долговечность — не менее 1500 ч.
Масса — 30 г.
Технические условия: ЖТ3.323.063 ТУ.
Основные технические параметры ГИ-41-1:
| при Uн=6,3 В, Uа=450 В, Iа=50 мА | |
|---|---|
| Ток накала | 1,4 ± 0,1 |
| Напряжение в рабочей точке отрицательное | 3,1 ± 1,9 В |
| Крутизна характеристики | не менее 23 мА/В |
| Коэффициент усиления | 100 ±40 |
| Время готовности | не более 60 с |
| Полезная мощность (при скважности 200) | не менее 1,8 кВт |
| — входная | 7 ±1 |
| — выходная | не более 0,05 |
| — проходная | 2,5 ±0,15 |
Предельные эксплуатационные характеристики:
| Напряжение накала | 6-6,6 В |
| Напряжение анода в импульсе | 3,2 кВ |
| Напряжение анода в режиме катодной манипуляции | 2,35 кВ |
| Напряжение анода при отсутствии тока анода | 2,4 кВ |
| Напряжение смещения отрицательное | 200 В |
| Мощность, рассеиваемая анодом | 40 Вт |
| Мощность, рассеиваемая сеткой | 0,8 Вт |
| Мощность, возбуждения в импульсе | 350 Вт |
| — при l=10 см | 1,8 кВт |
| — при l=18 см при катодной модуляции | 2 кВт |
| Ток анода в импульсе при анодной манипуляции | 2,9 А |
| Ток анода в импульсе при катодной манипуляции | 2,7 А |
| Скважность (минимальная) | 200 |
| Длительность импульса | 1,5 мкс |
| Температура выводов | 200 С |
| Интервал рабочих температур окружающей среды | от -65 до +125 С |
| Производитель |
|---|
