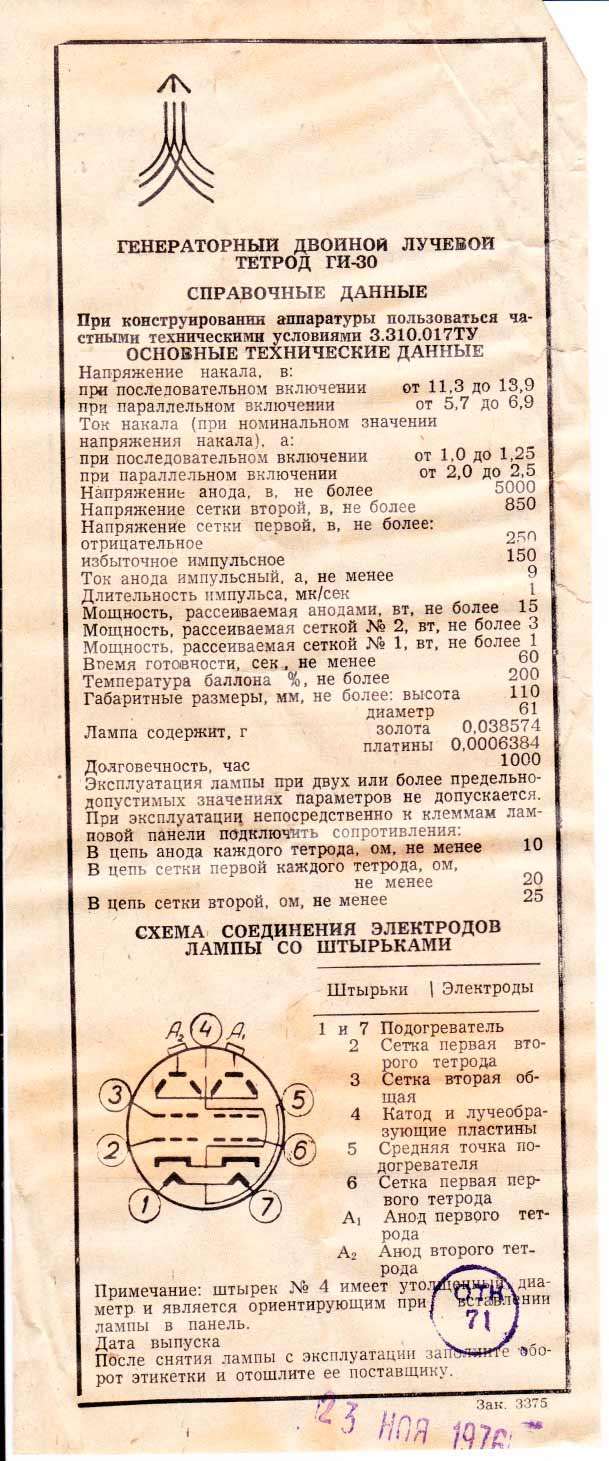

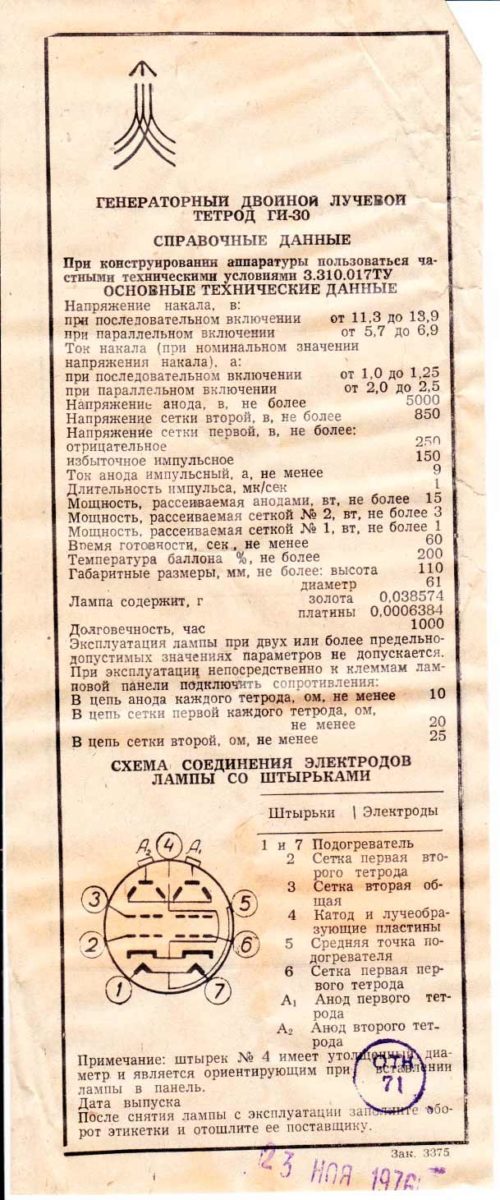

ГИ-30
Импульсный генераторный двойной лучевой тетрод для модулирования высокочастотных колебаний в импульсных установках.
Оформление — стеклянное, бесцокольное (РШ3).
Рабочее положение — вертикальное, баллоном вверх.
Масса 125 г.
ГИ-30
| Импульсный генераторный двойной лучевой тетрод для модулирования высокочастотных колебаний в импульсных установках. Оформление — стеклянное, бесцокольное (РШ3). Рабочее положение — вертикальное, баллоном вверх.Масса 125 г. |
Основные параметры | |
| Ток накала | 1,125 ± 0,125 А |
| Ток накала (при Uн=6,3 В) | 2,25 ± 0,125 А |
| Ток анода | 58,5 ± 23,5 мА |
| Ток анода в импульсе (при Uа=5 кВ, Uс2=0,85 кВ, Uс1=200 В, Uс’1=150 В, t=1 мкс) | ³ 9 А |
| Ток анода в импульсе (при Uн=11,4 В) | ³ 8,1 А |
| Ток 2-й сетки | £ 10 мА |
| Ток утечки между катодом и подогревателем (при Uк п=100 В) | £ 175 мкА |
| Ток 1-й сетки обратный (при Uа=400 В, Uс1= -100 В) | £ 4 мкА |
| Напряжение запирания 1-й отрицательное (при Uа=400 В, Uс2=225 В) | 55 В |
| Междуэлектродные емкости, пФ: | |
| входная | 15 ± 2 |
| выходная | 7 ± 2 |
| проходная | £ 0,1 |
| Долговечность | ³ 1000 ч |
| Критерии долговечности: | |
| ток анода в импульсе | ³ 750 А |
| ток 1-й сетки обратный | £ 8 мкА |
Предельные эксплуатационные данные | |
| Напряжение накала | 11,3 — 13,9 В |
| Напряжение анода | 5 кВ |
| Напряжение 2-й сетки | 0,85 кВ |
| Напряжение между катодом и подогревателем | ± 100 В |
| Ток анода в импульсе | 9 А |
| Мощность, рассеиваемая анодом | 19 Вт |
| Мощность, рассеиваемая 2-й сеткой | 3 Вт |
| Температура баллона | 200 С |
| Интервал рабочих температур окружающей среды | от -60 до +70 С |
| Производитель |
|---|
