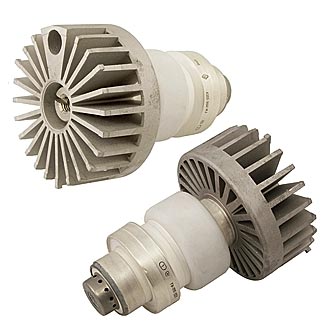

ГИ-14Б
4,500.00₽
Импульсный генераторный триод для генерирования высокочастотных колебаний в дециметровом диапазоне частот при анодной модуляции.
Оформление — металлокерамическое.
Охлаждение — принудительное: анода — воздушное не менее 30 м3/ч, вывода катода не менее 3 м3/ч.
Масса 1500 г.
описание в PDF ( ГИ-14Б )
ГИ-14Б
| Импульсный генераторный триод для генерирования высокочастотных колебаний в дециметровом диапазоне частот при анодной модуляции. Оформление — металлокерамическое. Охлаждение — принудительное: анода — воздушное не менее 30 м3/ч, вывода катода не менее 3 м3/ч.Масса 1500 г. |
Основные параметры | |
| Ток накала | 3,45 ± 0,45 А |
| Ток эмиссии катода в импульсе (при Uн=10,5В, Uа=Uс=0,6 кВ,t=2 — 5 мкс) | ³ 20 А |
| Крутизна характеристики (при изменении Uс на 1В) | 30 ± 5 мА/В |
| Проницаемость (при изменении Uа на 200 В) | 1,0 ± 0,2 % |
| Колебательная мощность в импульсном режиме (при Uа=20 кВ, Iа=16 А, l=30 см, t= 7 мкс) | ³ 125 кВт |
| Колебательная мощность (при Uа=12 кВ) | ³ 40 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | 20 ± 3 |
| выходная | 5,55 ± 0,85 |
| проходная | £ 0,12 |
| Долговечность | ³ 200 ч |
| Критерий долговечности: колебательная мощность в импульсном режиме | ³ 100 кВт |
Предельные эксплуатационные данные | |
| Напряжение накала | 12 — 13,2 В |
| Напряжение анода в импульсе | 21 кВ |
| Напряжение сетки в импульсе | 0,8 кВ |
| Ток анода в импульсе: | |
| при tимп ³ 4 мкс | 15 А |
| при tимп £ 4 мкс | 18 А |
| Мощность, рассеиваемая анодом | 500 Вт |
| Мощность, рассеиваемая сеткой: | |
| при термотоке менее 10 мА | 5 Вт |
| без учета термотока | 10 Вт |
| Длина волны | 30 — 60 см |
| Длительность импульса | 2 — 8 мкс |
| Температура анода | 200 С |
| Температура вывода катода | 100 С |
| Температура вывода сетки | 130 С |
| Температура внешних керамических частей | 250 С |
| Интервал рабочих температур окружающей среды | от -60 до +70 С |
