ГИ-130М
500.00₽
ГИ-130М

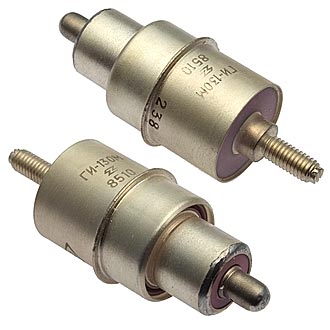

Импульсный генераторный триод ГИ-130М для генерирования высокочастотных колебаний в дециметровом диапазоне частот в непрерывном и импульсном режимах работы при анодной модуляции.
Охлаждение — принудительное воздушное или водяное.
Долговечность — не менее 500 ч.
Масса — 60 г.
Технические условия: СЦ3.323.026 ТУ.
ГИ-130М
Импульсный генераторный триод ГИ-130М для генерирования высокочастотных колебаний в дециметровом диапазоне частот в непрерывном и импульсном режимах работы при анодной модуляции.
Оформление — металлокерамическое.
Охлаждение — принудительное воздушное или водяное.
Долговечность — не менее 500 ч.
Масса — 60 г.
Технические условия: СЦ3.323.026 ТУ.
| Основные технические параметры ГИ-130М: | |
|---|---|
| при Uн=12,6 В, Uа=400 В, Iа=15 мА | |
| Ток накала | 0,65 ±0,05 А |
| Ток сетки обратный (при Uа=800 В, Iа=25 мА) | не более 5 мкА |
| Ток анода (при Uс=0) | 50 ±15 мА |
| Ток утечки сетка — катод (при Uс= -200 В) | не более 10 мкА |
| Крутизна характеристики | 10 ±2 мА/В |
| Проницаемость | 1,1 ±0,4 % |
| Напряжение рабочей точке (при Uа= 400 В) | 2,75 ±1,75 В |
| Колебательная мощность в импульсном режиме | не менее 110 Вт |
| Междуэлектродные емкости, пФ: | |
| — входная | 10,75 |
| — выходная | 2,7 |
| — проходная | 0,205 |
| Предельные эксплуатационные данные: | |
|---|---|
| Напряжение накала в непрерывном режиме генерирования | 12-13,2 В |
| Напряжение анода | 9 кВ |
| Напряжение анода при холодном катоде | 1 кВ |
| Напряжение анода импульсное (при t=5 мкс) | 4 кВ |
| Напряжение сетки (мгновенное значение при t=5 мкс) | 80 В |
| Отрицательное напряжение на сетке | 150 В |
| Ток катода, среднее значение | 0,15 А |
| Ток катода в импульсе (при t=5 мкс) | 3,5 А |
| Мощность, рассеиваемая анодом | 80 Вт |
| Мощность, рассеиваемая сеткой | 2 Вт |
| Длина волны (минимальная) | 9 см |
| Температура анода | 200 С |
| Температура вывода сетки | 120 С |
| Температура вывода катода: | 120 С |
| Интервал рабочих температур окружающей среды | от -60 до +90 С |
