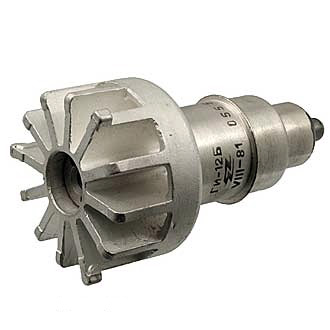

ГИ-12Б

     Импульсный генераторный триод для генерирования высокочастотных колебаний в дециметровом диапазоне частот в непрерывном и импульсном режимах работы, в схемах с заземленной сеткой.
Оформление — металлокерамическое.
Охлаждение — принудительное воздушное не менее 4,8 м3/ч.Масса 120 г.



Общие данные ГИ-12Б

Оформление — металлокерамическое.

Выводы электродов:

КП — катод и подогре­ватель;

П — подогреватель;

С — сетка;

А — анод.



Устойчивость к воздействиям окружающей среды:

интервал рабочих температур от — 60 до + 70° С;

относительная. влажность при 50° С до 98%.



Основные параметры ГИ-12Б при напряжениях:

накала 12,6 в; анода 0,8 кв и токе анода 15 ма.

НаименованиеМин.Ном.Макс.
Ток накала, а0,750,8150,880
Обратный ток сетки (при токе анода 25ма), мка10
Ток эмиссии катода в импульсе (при напряжениях анода и сетки 120 в), а1,2
Ток утечки между сеткой и катодом (при отрицательном напряжении 1-й сетки 200 в), мка10
Крутизна характеристики (при напряжении анода 400 в), ма/в81012
Напряжение рабочей точки (при напряжении анода 400 в), в12,754,5
Проницаемость (при изменении напряжения анода на 400 в), %0,71,11,5
Колебательная мощность в непрерывном режиме, вт3
Долговечность, ч500
Критерий долговечности: колебательная мощность в непрерывном режиме, вт2,4
Междуэлектродные емкости (пф)
Сетка — катод

Анод — катод

Сетка — анод

9



2

11



2,65

13

0,04

3,3



Предельные эксплуатационные данные ГИ-12Б

Напряжение накала
наибольшее

наименьшее

13,2 в

12 в

Напряжение анода наибольшее0,8 кв
Напряжение анода при холодном катоде наибольшее1 кв
Импульсное напряжение анода наибольшее2 кв
Импульсное напряжение сетки наибольшее50 в
Импульсное отрицательное напряжение сетки, наименьшее*150 в
Ток катода наибольший (действительное значение)0,15 а
Ток катода в импульсе наибольший*1,5 а
Мощность, рассеиваемая анодом, наибольшая80 вт
Мощность, рассеиваемая анодом без охлаждения, наибольшая20 вт
Мощность, рассеиваемая сеткой, наибольшая2 вт
Сопротивление в цепи сетки наибольшее10 ком
Длина волны наименьшая9 см
Температура анода наибольшая200° С
Температура вывода сетки наибольшая120° С
Температура вывода катода наибольшая100° С

* При длительности импульса ≤5 мксек.
