ГИ-19Б

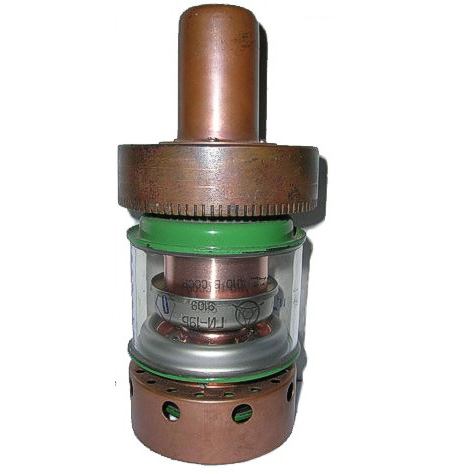

Мощный импульсный генераторный триод ГИ-19Б в металлостеклянном корпусе с оксидным катодом косвенного накала и принудительным воздушным охлаждением анода, предназначенный для работы в генераторе с общей сеткой в режиме самовозбуждения при импульсной анодной модуляции в УКВ диапазоне.
Мощный импульсный генераторный триод ГИ-19Б в металлостеклянном корпусе с оксидным катодом косвенного накала и принудительным воздушным охлаждением анода, предназначенный для работы в генераторе с общей сеткой в режиме самовозбуждения при импульсной анодной модуляции в УКВ диапазоне.
Изделие соответствует 3.312.004 ТУ1.
Охлаждение воздушное принудительное.
Минимальная наработка 500 ч.
Габаритные размеры:
— наибольший диаметр 100 мм,
— наибольшая длинна 215 мм.
Масса не более 2400 г.
Основные технические данные ГИ-19Б.
| Наименование параметра, ед. изм. | Значение параметра | Примечание |
|---|---|---|
| Обратный ток анода, мкА | не более 15 | 1 |
| Термоэлектронный ток сетки, мкА | не более 700 | 2 |
| Ток эмисси катода, А | не менее 100 | 3 |
| Ток накала, А | 17…23 | 4 |
| Колебательная мощность в импульсе, кВт | не менее 280 | 4, 5 |
| Крутизна характеристики, мА/В | 21…33 | 4, 6 |
| Емксоть сетка-анод, пФ | 11…14 | |
| Емкость сетка-катод, пФ | 45…56 | |
| Емкость анод-катод, пФ | 9…12 |
Примечания:
1- при напряжении накала 7,3 В, напряжении на аноде минус 500 В, мощности, рассеиваемой на сетке 30 Вт.
2 — при напряжении накала 7,3 В, напряжении на сетке минус 300 В.
3 — при напряжении накала 7,3 В, напряжении на аноде и сетке 1 кВ, частоте 25 Гц и длительности импульса 10 мкс.
4 — при напряжении накала 7,3 В.
5 — при напряжении на аноде 13,5 кВ, частоте 200 Гц, длительности импульса огибающей 10 мкс.
6 — при напряжении на аноде 1 кВ, токе анода 0,1 и 0,5 А.
Предельно допустимые режимы эксплуатации ГИ19Б.
| Наименование параметра, ед. изм. | Значение параметра |
|---|---|
| Пусковой ток накала, А | не более 34,5 |
| Импульсное напряжение анода, кВ | не более 14 |
| Напряжение накала, В | 7,1..7,5 |
| Мощность, рассеиваемая анодом, Вт | не более 1000 |
| Мощность, рассеиваемая сеткой, Вт | не более 30 |
| Длительность импульса огибающей, мкс | не более 10 |
| Скважность | не менее 500 |
| Время разогрева катода, мин | не менее 3 |
| Температура анода, оС | не более 150 |
| Температура баллона и спая металла со стеклом, оС | не более 150 |
| Расход воздуха на охлаждение анода, баллона и сплава металла со стеклом, м3/ч | не менее 180 |
Некоторые указания по эксплуатации.
Рабочее положение лампы любое.
При эксплуатации лампы в горизонтальном положении, через каждые 100 часов работы необходимо менять её положение в генераторе на 180. В противном случае, это ведет к резкому снижению долговечности лампы.
Охлаждение должно подаваться не позднее включения накала и прекращаться не ранее чем через 5 минут после выключения напряжения накала.
Перед эксплуатацией и после перерыва в работе более 7 дней производить тренировку лампы в рабочем режиме в течение 1,5 часа, при этом анодное импульсное напряжение подается скачками двумя ступенями: первая от 0 до 7-9 кВ, вторая от 7-9 до 13-14 кВ.
При включении первой ступени лампу выдерживать в течение 60 минут.
При включении второй ступени необходима выдержка не менее 30 минут. В случае наличия пробоя при включении на вторую ступень, напряжение снизить и тренировку производить при более низком анодном напряжении. Эксплуатация лампы при двух и более предельно допустимых значениях величин, определяющих режим, не допускается.
